Udvælgelsesanalyse af sikringer til fotovoltaisk arraybeskyttelse i solcelleanlæg

Fotovoltaisk kraftproduktionssystem (forkortet som PV) består af komponenter og delsystemer, der direkte kan omdanne hændelseslysenergi til elektrisk energi, hvor den fotovoltaiske matrix er kerneenheden. Den fotovoltaiske matrix konverterer direkte den hændelses solstråling til DC -effekt ved at tilslutte solcellepanelerne til det fotovoltaiske arrayforbindelsesboks og konvergerer den derefter til inverteren eller anvender den direkte gennem forbindelsesboksen. Som den del af systemet, der tegner sig for op til 70% af omkostningerne, er beskyttelsen af det fotovoltaiske array og optimering af effektproduktionseffektivitet blevet de vigtigste områder af teknologisk udvikling.

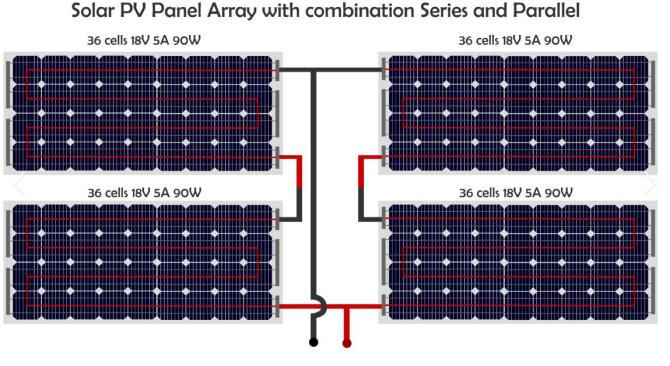

For at forbedre effektiviteten af det fotovoltaiske system er flere fotovoltaiske paneler forbundet i serie for at danne en fotovoltaisk streng, og flere grupper af fotovoltaiske strenge er forbundet parallelt med at danne en fotovoltaisk matrix. Strømmen af det fotovoltaiske array konvergeres gennem forbindelsesboksen og indtaster linket nedstrøms. For at forhindre, at det fotovoltaiske panel bliver en energibelastning og påvirker den samlede effektproduktionseffektivitet, når der opstår en fejl, og for at forhindre overstrømsfarer, der er forårsaget af misvinding eller lokale abnormiteter, skal hver fotovoltaisk streng installeres med sikringer i begge ender. Når der opstår en kortslutningsfejl i den fotovoltaiske streng, blæser serien hurtigt den defekte del for at sikre den normale drift af matrixen som helhed.

Derudover kan array-sikringer også give beskyttelse mod strømme, der føres tilbage fra nedstrøms komponenter, især når kortslutningsstrømmen er højere end strømmen af en enkelt PV-streng. Sikringens nominelle brudkapacitet skal være i stand til at dække sådanne ekstreme forhold for at beskytte systemets sikre drift.

Internationale standarder og indenlandske specifikationer

Med hensyn til beskyttelse af PV DC -siden giver relevante internationale og indenlandske standarder vigtig vejledning. F.eks. Artikel 690.99 i den amerikanske nationale standardRice/NFPA 70"National elektrisk kode" (NEC) siger klart, at ledere og udstyr i PV -undersystemkredsløb, PV -udgangskredsløb, inverterudgangskredsløb og energilagringsbatteri -kredsløb skal opfylde kravene i dirigent- og udstyrsbeskyttelsesklausuler. Derudover vedtager Kina den ækvivalente IEC -standardenGB/T 16895.32-2021, der bestemmer, at under standardtestbetingelser, når kablets kontinuerlige strømkapacitet er lig med eller større end 1,25 gange kortslutningsstrømmen, kan overbelastningsbeskyttelse ignoreres, men det anbefales også at vælge sikringer i kombination med producentens specifikke produktinstruktioner.

IEC har udvikletIEC 60269-6 StandardSpecifikt til fotovoltaiske systembeskyttelse sikringer, der klart bestemmer ydelseskravene til fotovoltaiske sikringer, såsom at være i stand til at modstå kontinuerlige kortslutningsstrømme og hurtigt blæse. På samme tid er ULs tekniske specifikationEmne 2529Tilvejebringer vigtig vejledning til lavspændingssikringer i fotovoltaiske systemer. De to er lidt forskellige i beregningen af blæsestrømmen og brugen af temperaturkorrektionskoefficienter.

Overvejelser om valg af sikring

Når du vælger sikringer i fotovoltaiske systemer, skal følgende indikatorer fokuseres på:

Bedømt spænding: Den nominelle spænding af sikringen skal opfylde den maksimale åbne kredsløbsspænding (VOC), som systemet kan nå. Især i kolde områder bør den åbne kredsløbsspændingskorrektionsværdi af det fotovoltaiske panel ved den laveste omgivelsestemperatur overvejes.

Bedømt strøm: For sikringer, der er forbundet i serie med fotovoltaiske paneler, kræves normalt den nominelle strøm i ≥1,56 ISC (ISC er kortslutningsstrømmen) normalt. IEC -standarden revideres til i ≥1,42 ISC, og US UL -standarden er i ≥1,35 ISC. Det skal vælges i kombination med det faktiske applikationsmiljø.

Breaking kapacitet: Sikringens brudkapacitet skal være tilstrækkelig til at tackle kortslutningsstrømmen og beskytte udstyret mod skader.

Miljøtilpasningsevne: I tilfælde af høj temperatur eller tæt installation skal den nominelle værdi reduceres passende i henhold til anbefalingerne fra sikringsproducenten for at sikre langsigtet stabil drift.

Konklusion

Installation af DC -sikringer i fotovoltaiske arrays er ikke kun et nødvendigt middel til at beskytte udstyr og forbedre effektproduktionseffektiviteten, men også en vigtig foranstaltning for at sikre sikker drift af hele systemet. Rimeligt udvælgelse af sikringer kræver omfattende overvejelse af faktorer som arbejdsmiljøet i fotovoltaiske paneler, kortslutningsstrøm, åben kredsløbsspænding osv. For at sikre systemets langsigtede pålidelighed og økonomi.

F.eks. Zhejiang Galaxy Fuse Co., Ltd's1000VDC 30A 10x38mm Solar PY Sikringslinkog1500VDC 30A 10x85mm Solar PV Sikringslinkog1500VDC 630A 3L Bolttype Solar PV SikringslinkFotovoltaiske sikringer er blevet vidt brugt i nøglebeskyttelsespositioner for fotovoltaiske forbindelsesskabe. Med fremragende ydelse og højstandardcertificering giver disse sikringer stabile og pålidelige løsninger til fotovoltaiske kraftproduktionsprojekter, hvilket hjælper systemet med at fungere effektivt.
