Fotovoltaisk sikringsmaterialeforskelle og sondringer

I. Introduktion

Fotovoltaiske (PV) sikringer er kritiske komponenter for at sikre sikkerhed og beskyttelse af fotovoltaiske kraftsystemer. De beskytter kredsløb mod overstrøms forhold, hjælper med at forhindre skade på systemet og sikre langsigtet pålidelighed. Materialerne, der bruges til konstruktion af fotovoltaiske sikringer, påvirker signifikant deres ydeevne, herunder deres nuværende rating, temperaturtolerance og responstid.

I denne artikel vil vi undersøge forskellene mellem de materialer, der er anvendt i fotovoltaiske sikringer, virkningen af disse materialer på sikringsydelse og hvordan man vælger den rigtige sikring til forskellige anvendelser. Derudover vil vi fremhæve produkter fraZhejiang Galaxy Fuse Co., Ltd.og reference internationalt anerkendtIECstandarder for sikringsbeskyttelse.

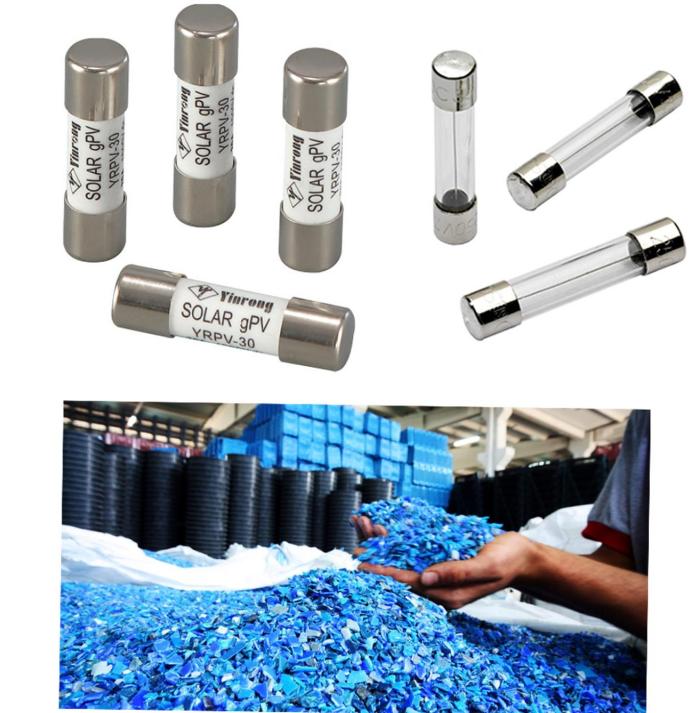

Ii. Hovedmaterialer, der bruges i fotovoltaiske sikringer

(A) Sikringselementmaterialer

1.Silver ledning

○ Karakteristika:Silver tilbyder overlegen elektrisk ledningsevne, en lav modstand og et moderat smeltepunkt. Det er ideelt til applikationer med høj strøm, der kræver hurtige responstider.

○ Applikationer:Sølvtrådssikringer er især velegnede til storskala centraliserede PV-kraftværker, hvor høj pålidelighed og minimal nedetid er vigtige.

Eksempel Produkt:DeYRS94FA højhastighedssikringfraZhejiang Galaxy Fuse Co., Ltd.Bruger avancerede materialer til højhastighedsbeskyttelse i store PV-systemer. Bedømt til 700V og 400A er denne sikring designet til at håndtere høje strømoverbelastning og kortslutninger effektivt.

○ Lær mere om YRS94FA højhastighedssikring

2.COPPER -ledning

○ Karakteristika:Kobber er et omkostningseffektivt alternativ til sølv, der tilbyder god ledningsevne, skønt det er mere tilbøjeligt til oxidation i miljøer med høj temperatur.

○ Applikationer:Kobbertrådssikringer bruges ofte i distribuerede PV -systemer, såsom solhøjar i boliger, hvor det elektriske miljø er mindre ekstremt.

3.legeret ledning (f.eks. Tin-Bismuth Alloy)

○ Karakteristika:Legeringer såsom tin-bismuth tilbyder præcis kontrol over smeltepunkter og aktuelle ratings, hvilket gør dem ideelle til følsom elektronisk beskyttelse.

○ Applikationer:Disse sikringer er vidt brugt i fotovoltaiske invertere, hvor beskyttelse skal være både nøjagtig og kompakt.

(B) isoleringsmaterialer

1.ceramisk

○Karakteristika:Keramik giver fremragende høj temperaturresistens, mekanisk styrke og overlegne elektriske isoleringsegenskaber.

○Ansøgninger:Keramisk-isolerede sikringer bruges typisk i højspændings-PV-systemer, hvor isoleringsintegritet er kritisk under ekstreme forhold.

2.glasfiber

○Karakteristika:Glasfiber tilbyder god varmemodstand, fleksibilitet og let behandling til forskellige former.

○Ansøgninger:Glasfiber bruges ofte i både de ydre foringsrør og interne isoleringskomponenter i PV -sikringer.

3.Plastisk (f.eks. Polyester og ingeniørplast)

○Karakteristika:Plast er billige, tilvejebringer god elektrisk isolering og er egnede til moderat temperaturmiljøer.

○Ansøgninger:Plastisolerede sikringer er ideelle til applikationer til lavere omkostninger, såsom PV-systemer.

III. Ydelsesforskelle af fotovoltaiske sikringer baseret på materialer

(A) Elektrisk ydeevne

1.Meltning af egenskaber

○ Sølvtråd sikringer er meget lydhøre og kan blæse hurtigt i tilfælde af kortslutning og beskytte systemet mod yderligere skader.

Sikringer af oalloy, såsom dem, der er lavet af tin-bismuth, giver mulighed for mere præcis kontrol over overbelastningssituationer, hvilket giver nøjagtig beskyttelse.

2. Bedømt spænding og strøm

○ Keramikisolerede sikringer har typisk en højere spændingsvurdering end plastisolerede sikringer, hvilket gør dem velegnede til højspændingsapplikationer. DeYRS93F højhastighedsikring, vurderet til 700V og 150A, er designet til at beskytte mod kortslutninger og overbelastning i PV -systemer.

○Lær mere om YRS93F højhastighedssikring

(B) Termisk beskyttelsesydelse

1.Memperaturresistens

○ Keramikisolerede sikringer kan håndtere højere temperaturer uden at miste deres integritet, hvilket gør dem ideelle til brug i store højspændings-PV-installationer.

○ Plastisolerede sikringer kan deformere ved højere temperaturer og kompromittere deres isolerende egenskaber.

2. Opvarm dissipation

○ Sikringer med metalhylster giver bedre varmeafledning, hvilket hjælper med at forhindre overdreven overophedning. For eksempelYRS92F højhastighedsikring, vurderet til 700V og 100A, er designet til at opretholde stabil drift, selv under overbelastningsbetingelser.

○Lær mere om YRS92F højhastighedssikring

Iv. Applikationsscenarier baseret på materielle forskelle

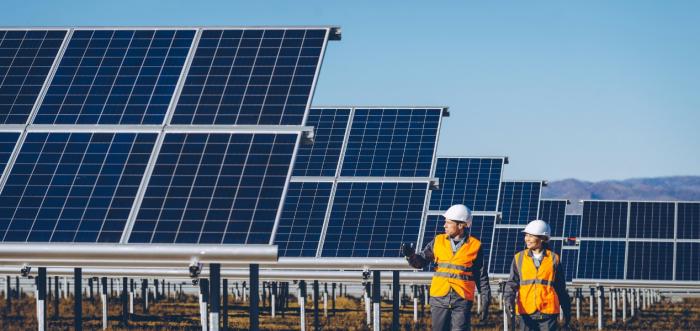

(A) Centraliserede fotovoltaiske kraftværker

●Krav:Høj strømhåndteringskapacitet, langsigtet pålidelighed og minimal nedetid.

●Anbefalede materialer:Sølvtrådelementer parret med keramisk isolering er ideelle til storskala PV-systemer, der kræver højspændings- og temperaturmodstand.YRS94FA højhastighedssikringer et fremragende valg for store PV -kraftværker.

(B) Distribuerede fotovoltaiske systemer (f.eks. Solar på taget)

●Krav:Omkostningseffektivitet, pålidelighed og tilpasningsevne til forskellige miljøforhold.

●Anbefalede materialer:Kobbertrådelementer kombineret med glasfiber eller højtydende plastisolering giver en balance mellem ydeevne og omkostninger, hvilket gør dem ideelle til bolig- eller små kommercielle PV-systemer.

(C) Fotovoltaiske invertere og følsomt udstyr

●Krav:Præcisionsbeskyttelse for følsomme komponenter, kompakt størrelse og nøjagtig overbelastningsrespons.

●Anbefalede materialer:Legeringstrådelementer, såsom tin-bismut, parret med keramisk eller glasfiberisolering, er ideelle til inverter-applikationer, hvor præcis beskyttelse er nødvendig.

V. IEC -standarder for fotovoltaiske sikringer

Når du vælger fotovoltaiske sikringer, er det vigtigt at sikre, at de opfylder de relevanteIECStandarder, der redegjorde for sikkerheds- og ydelseskravene til sikringer, der bruges i elektriske systemer, herunder PV -applikationer.

1.IEC 60269-1:Denne standard skitserer de generelle regler for sikringer, herunder ydeevne, konstruktion og test. Det er vigtigt at sikre sikringernes sikkerhed og funktionalitet i forskellige anvendelser, herunder fotovoltaiske systemer.

○Lær mere om IEC 60269-1

2.IEC 60269-2:Specificerer krav til lavspændingssikringer til brug i elektriske installationer og udstyr, der inkluderer fotovoltaiske systemer. Det fokuserer på at beskytte mod kortslutninger og overbelastning.

○Lær mere om IEC 60269-2

3.IEC 60947-3:Definerer kravene til afbrydelser, switch-disconnectors og sikringer, der bruges i elektriske kredsløb. Det er afgørende for at sikre pålidelig drift i PV -systemer, især til beskyttelse og isoleringsformål.

○Lær mere om IEC 60947-3

4.IEC 61730:Tilvejebringer retningslinjer for design og test af fotovoltaiske moduler, herunder de krævede beskyttelsesmekanismer, såsom sikringer, for at sikre PV -systemers sikkerhed og levetid.

○Lær mere om IEC 61730

Vi. Konklusion

Materialerne, der bruges i fotovoltaiske sikringer - hvad enten sølv, kobber eller legeringer - påvirker direkte deres elektriske og termiske ydeevne, hvilket gør det vigtigt at vælge den passende sikring for hver specifik applikation. Keramiske, glasfiber og plastisoleringsmaterialer tilbyder hver forskellige fordele for forskellige operationelle miljøer.

Ved at forstå ydelsesegenskaberne for hvert materiale og overholde etableredeIECStandarder, systemdesignere og operatører kan sikre, at deres fotovoltaiske systemer er godt beskyttet og fungerer effektivt. For dem, der leder efter pålidelige sikringsløsninger,Zhejiang Galaxy Fuse Co., Ltd.tilbyder top-tier-produkter somÅr94fa, år93fogYRS92F højhastighedssikringer, hver designet til at imødekomme de strenge krav fra moderne fotovoltaiske systemer.
