Hvad er en firkantet højhastighedssikring, og hvorfor er den kritisk for halvlederbeskyttelse

I moderne elektriske systemer er beskyttelse af følsom kraftelektronik vigtigere end nogensinde. Enheder såsom invertere, omformere, EV-ladesystemer og industrielle drev er stærkt afhængige af halvlederkomponenter som IGBT'er, SCR'er, MOSFET'er og dioder. Selv en kortvarig overstrøm kan permanent beskadige disse dyre komponenter.

A Squer Body High Speed ​​Fuseer specielt udviklet til at reagere ekstremt hurtigt på fejlstrømme og beskytte halvlederenheder mod katastrofale fejl. Disse sikringer bruges i vid udstrækning i vedvarende energisystemer, infrastruktur til elektriske køretøjer, industriel automatisering og strømkonverteringsudstyr.

Denne vejledning udforsker alt, hvad du har brug for at vide om højhastighedssikringer med firkantet krop – inklusive deres arbejdsprincipper, nøglefunktioner, fordele, applikationer, udvælgelseskriterier og branchetrends. Vi forklarer også, hvorfor virksomheder kan lideYinronger ved at blive vigtige leverandører på det globale sikringsmarked.

Indholdsfortegnelse

• 1. Hvad er en firkantet højhastighedssikring?
• 2. Hvorfor er der behov for højhastighedssikringer til halvlederbeskyttelse?
• 3. Nøglefunktioner ved firkantede højhastighedssikringer
• 4. Hvordan virker en firkantet højhastighedssikring?
• 5. Typiske applikationer
• 6. Oversigt over tekniske specifikationer
• 7. Square Body Fuse vs Traditional Fuse
• 8. Sådan vælger du den rigtige sikring
• 9. Installations- og vedligeholdelsestips
• 10. Fremtidige tendenser inden for halvledersikringsteknologi
• FAQ

1. Hvad er en firkantet højhastighedssikring?

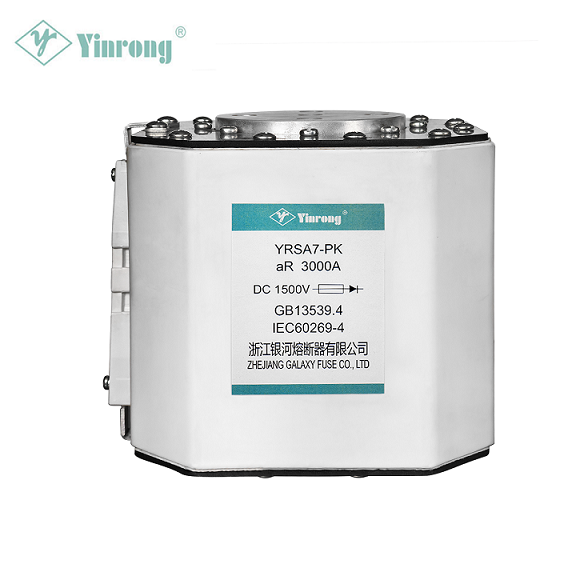

A Firkantet krop højhastighedssikringer en type halvlederbeskyttelsessikring designet til at afbryde fejlstrømme ekstremt hurtigt. Dens firkantede hus tillader effektiv installation i strømsystemer, mens den opretholder fremragende varmeafledning og elektrisk ydeevne.

I modsætning til generelle sikringer er højhastigheds-halvledersikringer optimeret til at beskytte følsomme elektroniske komponenter såsom:

• IGBT moduler
• Power dioder
• SCR tyristorer
• MOSFET enheder
• Strømomformere

Disse sikringer er konstrueret til at begrænse fejlenergi hurtigt og minimere den termiske belastning, der påføres halvlederenheder. Ifølge industrispecifikationer kan højhastighedssikringer med firkantet krop afbryde ekstremt høje strømme, mens de reagerer inden for millisekunder.

2. Hvorfor er der behov for højhastighedssikringer til halvlederbeskyttelse?

Halvlederkomponenter er meget følsomme over for overstrømsforhold. Selv små pigge kan ødelægge dem med det samme.

Traditionelle sikringer reagerer for langsomt til at beskytte disse enheder effektivt. Højhastigheds halvledersikringer er derfor designet med ekstremt hurtige responstider.

Hovedårsager til brug af højhastighedssikringer

• Ultrahurtig fejlstrømsafbrydelse
• Beskyttelse af dyre halvledermoduler
• Reduktion af termiske skader
• Forbedret udstyrs pålidelighed
• Forebyggelse af kaskadesystemfejl

Højhastigheds-firkantede sikringer er i stand til at begrænse fejlstrømme og afbryde strøm, før halvlederenheder overskrider deres sikre driftsgrænser.

3. Nøglefunktioner ved firkantede højhastighedssikringer

Firkantede højhastighedssikringer tilbyder flere tekniske fordele, der gør dem ideelle til højtydende elektriske systemer.

Vigtige designfunktioner

• Ekstremt hurtigvirkende respons
• Høj afbrydelseskapacitet
• Lav I²t energifrigivelse
• Kompakt firkantet kropsdesign
• Flere monteringsmuligheder
• Visuelle sprunget sikringsindikatorer

Mange modeller understøtter spændingsværdier på op til 1500V DC og høj strømkapacitet til industrielle systemer.

4. Hvordan virker en firkantet højhastighedssikring?

Driften af ​​en firkantet højhastighedssikring er baseret på kontrolleret smeltning af specialdesignede sikringselementer.

Arbejdsprincip

1. Fejlstrøm opstår
2. Sikringselementet opvarmes hurtigt
3. Grundstoffet smelter inden for millisekunder
4. Bue dannes og slukkes hurtigt
5. Kredsløbet er sikkert afbrudt

Den indvendige konstruktion omfatter normalt:

• Sølv sikringselementer
• Kvartssand fyldstof
• Keramisk hus
• Terminaler med høj ledningsevne

Disse materialer gør det muligt for sikringen at absorbere og sprede lysbueenergi og samtidig begrænse strømflowet.

5. Typiske applikationer

Firkantede højhastighedssikringer bruges i vid udstrækning i industrier, der er afhængige af elektroniske enheder med høj effekt.

Almindelige applikationer

• Ladestationer til elbiler
• Solcelle-invertere
• Vindkraftsystemer
• Systemer til lagring af batterienergi
• Industrielle motordrev
• UPS strømforsyninger
• Strømkonverteringssystemer

Disse sikringer bruges også ofte i regenerative drev og DC-bussystemer i industrielt automationsudstyr.

6. Oversigt over tekniske specifikationer

Forskellige kropsstørrelser og monteringsstile gør det muligt for ingeniører at integrere firkantede kropssikringer i en lang række strømsystemer.

7. Square Body Fuse vs Traditional Fuse

8. Sådan vælger du den rigtige firkantede højhastighedssikring

Valg af den korrekte sikring er afgørende for at sikre korrekt kredsløbsbeskyttelse.

Nøglevalgsfaktorer

• Spændingsmærke
• Nuværende vurdering
• Afbrydelseskapacitet
• Sikrings driftsklasse (aR eller gR)
• Køleforhold
• Installationsmetode
• Udstyrstype

Producenter kan lideYinrongleverer detaljerede datablade og teknisk support for at hjælpe kunder med at vælge den rigtige sikring til deres applikation.

9. Installations- og vedligeholdelsestips

Korrekt installation er afgørende for at sikre optimal sikringsydelse.

Bedste praksis

• Sørg for det korrekte moment på sikringsklemmerne
• Brug kompatible sikringsholdere
• Sørg for korrekt ventilation
• Efterse sikringsindikatorer regelmæssigt
• Udskift sikringer med identiske værdier

Rutinemæssig inspektion kan hjælpe med at opdage overophedning, løse forbindelser eller miljøskader.

10. Fremtidige tendenser inden for halvledersikringsteknologi

Efterhånden som strømelektronik fortsætter med at udvikle sig, stiger efterspørgslen efter højtydende sikringsbeskyttelse hurtigt.

Nye tendenser

• Højspænding DC beskyttelse
• Forbedrede lysbueundertrykkelsesteknologier
• Kompakt sikringsdesign
• Integration med smarte overvågningssystemer
• Bedre varmestyringsmaterialer

Producenter som f.eksYinronginvesterer i avancerede sikringsteknologier til at understøtte moderne applikationer, herunder vedvarende energi, el-opladningsinfrastruktur og intelligente elnet.

FAQ

1. Hvad er forskellen mellem aR og gr sikringsklasser?

aR-sikringer giver kortslutningsbeskyttelse til halvledere, mens gR-sikringer giver både overbelastnings- og kortslutningsbeskyttelse.

2. Kan en normal sikring erstatte en højhastigheds-halvledersikring?

Nej. Standardsikringer er for langsomme og beskytter muligvis ikke følsomme halvlederkomponenter.

3. Hvilke industrier bruger almindeligvis firkantede højhastighedssikringer?

Industrier omfatter vedvarende energi, elektriske køretøjer, industriel automation og kraftelektronik.

4. Hvor hurtigt fungerer en højhastighedssikring?

De fleste halvledersikringer fungerer inden for millisekunder for at begrænse fejlstrømsenergien.

5. Hvor længe holder højhastighedssikringer?

Deres levetid afhænger af driftsforholdene, men med korrekt valg og installation kan de holde mange år.

Konklusion

Firkantede højhastighedssikringer spiller en afgørende rolle i beskyttelsen af ​​moderne elektriske systemer og halvlederenheder. Deres ultrahurtige respons, høje afbrydelseskapacitet og robuste design gør dem uundværlige i industrier som vedvarende energi, elektriske køretøjer og industriel automation.

Hvis du leder efter pålidelige halvlederbeskyttelsesløsninger, kan ingeniørteamet påYinrongkan give professionel vejledning og højtydende sikringsprodukter skræddersyet til dine applikationer.

For detaljerede produktoplysninger, tilpassede løsninger eller teknisk support, venligstkontakt osi dag og opdag, hvordan avanceret sikringsteknologi kan forbedre sikkerheden og pålideligheden af ​​dine strømsystemer.
