Hurtigtvirkende sikring vs. almindelig sikring: Hvad er den virkelige forskel?

I design af kraftelektroniske systemer bestemmer valg af sikring direkte udstyrs sikkerhedsmarginer og effektiviteten af ​​fejlbeskyttelse. Når de står over for hurtigvirkende sikringer i forhold til almindelige sikringer, træffer mange ingeniører grove valg udelukkende baseret på nominel strøm og spænding, idet de overser fundamentale forskelle i materialevidenskab, responsmekanismer og anvendelsesscenarier. Dette tilsyn kan udgøre alvorlige risici i nye energi- og energilagringssystemer.

Denne artikel giver en systematisk analyse af kerneforskellene mellem hurtigvirkende sikringer og almindelige sikringer – fra strukturelt design og smeltemekanismer til anvendelsesgrænser – for at hjælpe ingeniører med at træffe nøjagtige valgbeslutninger.

Struktur og materialer: Fra "metaltråd" til "præcisionssmelteelement"

Det smeltelige element i en almindelig sikring er typisk lavet af geometrisk formet metaltråd, med en enkel struktur og lave fremstillingsomkostninger. Dens fusionslogik er afhængig af Joule-varme genereret af selve overbelastningsstrømmen; når varmeakkumulering når smeltepunktet, smelter elementet og åbner kredsløbet. Dette design gør det velegnet til scenarier, hvor hurtig reaktion ikke er kritisk, såsom overbelastningsbeskyttelse af kabler og ledninger.

Den hurtigvirkende sikring er dog specielt optimeret i både materiale og struktur. Dets smeltelige element er lavet af rent sølv, forsølvet kobber eller rent kobber, formet som en rektangulær tynd strimmel med indsnævrede cirkulære hulhalse og forudplacerede loddepunkter med lavt smeltepunkt på bestemte steder. Opfindsomheden i dette design ligger i det faktum, at når en overbelastning eller lav-multipel kortslutningsstrøm opstår, smelter loddepunktet først, og gennem en metallurgisk effekt accelererer den hurtige adskillelse af elementet ved den indsnævrede hals, hvilket opnår kredsløbsafbrydelse i mikrosekunder til millisekunder.

I det væsentlige er almindelige sikringer afhængige af "naturlig varmeakkumulering", mens hurtigvirkende sikringer opnår "aktiv accelereret nedbrydning" gennem struktur- og materialeteknik - dette er den mest grundlæggende forskel mellem de to.

Responshastighed: Millisekundet vs. mikrosekundsgabet

Responshastighed er den mest intuitive differentiator mellem de to sikringstyper.

For almindelige sikringer er smeltetiden omvendt proportional med overbelastningsstrømmultiplet: Jo højere strømmen er, der overstiger den nominelle værdi, desto kortere er smeltetiden; omvendt, ved lavere overbelastningsmultipler kan smeltetiden strække sig til flere sekunder eller endda længere. Denne "tidsforsinkelse" karakteristik er acceptabel i kabelbeskyttelse, fordi kabler har en vis termisk kapacitet og kortvarig overbelastningsevne.

Hurtigtvirkende sikringer opfører sig helt anderledes. Takket være den "accelererende" mekanisme af loddepunkter med lavt smeltepunkt og strømtæthedskoncentrationseffekten af ​​den indsnævrede halsstruktur, kan hurtigtvirkende sikringer rydde kredsløbet inden for millisekunder eller endda mikrosekunder. Denne ekstreme hastighed forfølges ikke for sin egen skyld, men for at fjerne fejlstrøm inden for den tidsgrænse, som halvlederenheder (såsom IGBT'er, SiC MOSFET'er og ensretterdioder) kan modstå - termisk halvledertolerance er typisk kun i størrelsesordenen millisekunder, og almindelige sikringer kan ikke opfylde dette beskyttelseskrav.

Applikationsscenarier: Beskyttelsesmål Definer valglogik

Anvendelsesgrænserne for hurtigvirkende og almindelige sikringer er naturligt defineret af deres respektive responskarakteristika.

Almindelige sikringer bruges primært til overbelastnings- og kortslutningsbeskyttelse af kabler og ledninger. Kabler har en vis termisk inerti; kortvarige overbelastninger forårsager ikke umiddelbart isoleringsskader, så en vis forsinkelse i sikringsdrift er tilladt. Dette forklarer, hvorfor almindelige sikringer fortsat anvendes i vid udstrækning i bygningsdistribution og industrielle elledninger.

Hurtigtvirkende sikringer er på den anden side designet til at beskytte halvledereffektenheder og ensrettersamlinger. I fotovoltaiske invertere, DC-ladestationer og energilagringsomformere (PCS) er IGBT- og SiC-moduler ekstremt sårbare over for overstrøm - når der først opstår en kortslutning, skal strømmen ryddes inden for hundredvis af mikrosekunder, ellers vil enheden blive permanent beskadiget. Hurtigvirkende sikringer er netop løsningen til dette krav.

Især i energilagringssystemer (ESS) er anvendelsen af ​​højhastighedssikringer kritisk. Kortslutningsstrømme i batteriklynger har høj jævnspænding, høj strømstyrke og ingen naturlig nulgennemgang, hvilket stiller strenge krav til afbrydelseskapacitet og bueslukkerydeevne. Højhastigheds-DC-sikringer til energilagring skal ikke kun give hurtig respons, men også pålideligt slukke lysbuer uden gentilslutning under højspændings-DC-forhold, samtidig med at de tilbyder tilstrækkelig brydekapacitet til at håndtere de ekstremt høje kortslutningsstrømme, som batteriklynger kan levere.

IEC-klassifikation: Den tekniske kløft mellem aR og gG

Fra perspektivet af International Electrotechnical Commission (IEC) sikringsstandarder er forskellen mellem hurtigvirkende og almindelige sikringer yderligere kvantificeret og standardiseret.

Almindelige sikringer falder typisk ind igG(kabelbeskyttelse i fuld rækkevidde), der tilbyder komplet overbelastnings- og kortslutningsbeskyttelse, men med relativt længere driftstider, velegnet til generel distribution og kabelbeskyttelse.

Hurtigt virkende sikringer hører tilaR(delområde halvlederbeskyttelse) klasse. aR-sikringer er specielt designet til beskyttelse af halvlederenheder, med ekstremt lave I²t-værdier (gennemløbsenergi) og stærk strømbegrænsende evne. De kan afbryde fejlstrømmen på det meget tidlige stadie af en fejl, hvilket begrænser fejlenergien inden for halvlederenheders modstandsevne. aR-sikringer håndterer ikke lav-multiple overbelastningsbeskyttelse - denne funktion er tildelt kontrolsystemer eller kontaktorer, der danner et klart funktionelt hierarki.

Galaxy Fuse: Højhastighedssikringsløsninger til ny energi- og energilagring

Galaxy Fusehar over 40 års erfaring i sikrings-F&U og fremstilling, og opbygger dyb teknisk ekspertise i det hurtigvirkende sikringssegment. Til nye energiapplikationer såsom fotovoltaiske invertere, DC-ladestationer og energilagringsomformere tilbyder Galaxy Fuse et omfattende udvalg af højtydende højhastighedssikringer.

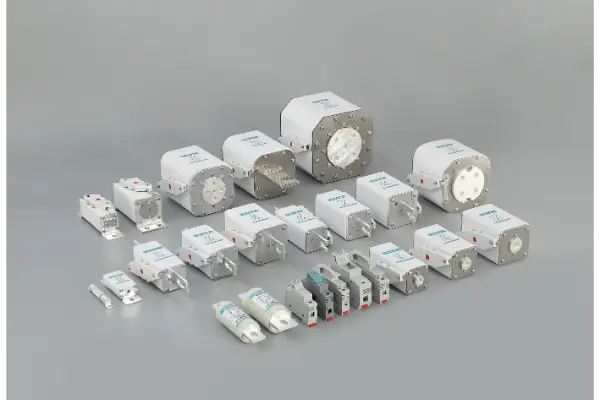

Energilagringssystem Dedikerede højhastighedssikringerer et centralt fokusområde for Galaxy Fuse. Energilagringssystemer kræver langt mere af sikringer end almindelige industrielle applikationer: DC-spændinger op til 1500V, kortslutningsstrømme, der når hundredvis af kiloampere, og behovet for absolut lysbueslukning og afbrydelsessikkerhed i lukkede batterimiljøer. Galaxy Fuse energilagringsprodukter anvender smeltelige elementer i rent sølv og lysbuedæmpende medier af kvartssand med høj renhed, kombineret med optimeret design med halsstruktur, for at sikre respons på mikrosekundniveau og pålidelig afbrydelse under ekstreme fejlforhold.

Kerne tekniske fordele:

●Rent sølv/forsølvede kobberelementer:Lavt smeltepunkt og høj ledningsevne sikrer hurtig reaktion

●Optimeret halsstruktur:Præcis kontrol af fikseringspunkter for ensartet lysbueafbrydelse

●Højrenhed kvartssandbueslukning:Absorberer hurtigt lysbueenergi og undertrykker restriking

●Fuld certificering:Produkterne overholder IEC60269, GB13539 og andre internationale standarder, med flere serier med UL-, TUV- og CE-certificeringer

●Fuldstændig teknisk datasupport:Giver målte I²t-kurver og afskæringsstrømkurver, hvilket letter nøjagtige systembeskyttelseskoordineringsberegninger for ingeniører

Konklusion

Forskellen mellem hurtigvirkende og almindelige sikringer rækker langt ud over overfladeniveauet "hurtig versus langsom". Fra materialevalg og strukturel optimering til responsmekanismer og IEC-klassificering repræsenterer de to helt forskellige beskyttelsesfilosofier.

Almindelige sikringer beskytter kablers "termiske kapacitet"; hurtigvirkende sikringer beskytter halvlederes "skrøbelige vindue". I nutidens hurtigt voksende nye energi- og energilagringssektorer er forståelse og korrekt udnyttelse af den unikke værdi af hurtigvirkende sikringer en væsentlig færdighed for enhver kraftelektronikingeniør.

Galaxy Fuse – over 46 års engagement i højkvalitets sikringsfremstilling, dedikeret til at levere sikre og pålidelige kredsløbsbeskyttelsesløsninger til globale nye energi- og energilagringssystemer.

For teknisk support til valg af højhastighedssikring til energilagring eller nyt energiudstyr, takkontakt Galaxy Fuseteknisk team.
