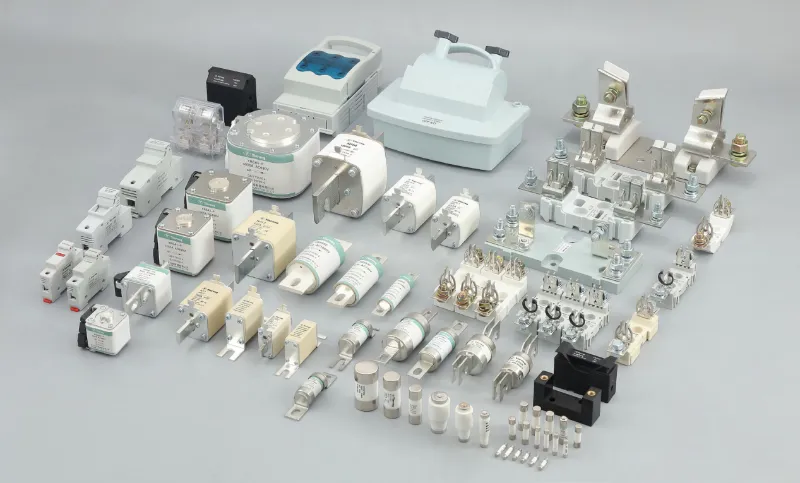

Valg af sikring: Kernetrin og nøgleovervejelser

Sikringer er almindeligt anerkendt i elektriske systemer som den sidste forsvarslinje mod overstrømsfejl - deres korrekte valg bestemmer direkte fejlafbrydelseskapacitet og udstyrs sikkerhedsmarginer. Forkert valg fører ikke kun til hyppige strømafbrydelser til udstyret, men kan også forårsage alvorlige ulykker såsom brande og eksplosion. Men stillet over for flere komplekse parametre, såsom spændingsmærkning, strømkarakteristiske kurver, brudkapacitet og temperaturnedsættelse, finder mange ingeniører og indkøbspersonale sig ofte i tvivl om, hvor de skal starte. Som en professionel leverandør af kredsløbsbeskyttelseskomponenter,Galaxy Fusehar været dybt engageret i sikrings- og strømfordelingsbeskyttelsesområdet i mange år og tilbyder et komplet udvalg af sikringsprodukter, herunder gL/gG langsom-klar type, hurtigvirkende type og DC-specifik type, og hjælper kunder med at opnå sikker, præcis og pålidelig overbelastnings- og kortslutningsbeskyttelse. Denne artikel, der kombinerer internationale udvælgelsesstandarder med praktisk erfaring, skitserer systematisk kernetrinene og de vigtigste overvejelser for valg af sikringer, hjælper dig med at træffe korrekte beslutninger ud fra dimensioner som spænding, strøm, karakteristiske kurver og brudkapacitet, og giver en klar, handlingsvenlig valgvejledning.

1. Bestem spændingsværdien:

Sikringens mærkespænding skal være lig med eller større end den maksimale driftsspænding for det beskyttede kredsløb (inklusive mulige transiente overspændinger). For DC-kredsløb kræves der særlig opmærksomhed for at vælge sikringer, der er specielt designet til DC, fordi at afbryde en DC-bue er meget vanskeligere end at afbryde en AC-lysbue.

2. Bestem den aktuelle vurdering (mest kritisk og kompleks)

Normal driftsstrøm:

Mål eller beregn den kontinuerlige strøm, som trækkes af kredsløbet, nøjagtigt under normale driftsforhold. Sikringens mærkestrøm skal være større end den normale driftsstrøm for kredsløbet og skal være mindre end den sikre strømbærende kapacitet for den eller de beskyttede ledere.

3. Vigtige overvejelser ved valg af nominel strøm

(1) Sikringskarakteristisk kurve

Se producentens tids-strømkarakteristik.

Sørg for, at sikringen under normal driftsstrøm ikke går ud (dvs. sikringens driftstid er længere end det normale driftsstrømpunkt).

Ved overbelastnings- eller kortslutningsstrømme, der kræver beskyttelse, skal sikringen udløses sikkert inden for tilstrækkelig kort tid (dvs. kurven ligger til venstre for overbelastnings-/kortslutningspunktet).

(2) Overbelastningsbeskyttelse

For udstyr med startstrøm under opstart, såsom motorer og transformere, skal sikringen modstå opstarts- (stød-)strømmen uden at rydde inden for den tilladte starttid (vælg en sikring med tilstrækkelig I²t-værdi).

Samtidig, når der opstår en overbelastning (f.eks. 1,5 til 6 gange den nominelle strøm), bør sikringen udløses inden for udstyrets tilladte overbelastningstid. Vælg sikringer med langsom eller tidsforsinkelse (f.eks. gL/gG, Type T).

(3) Kortslutningsbeskyttelse

Sikringen skal afbryde meget store kortslutningsstrømme inden for ekstremt kort tid (typisk millisekunder) for at forhindre skade på udstyr og brand. Tilstrækkelig brydekapacitet er påkrævet (se næste afsnit).

(4) Temperaturreduktion

Strømstyrken for en sikring falder ved høje omgivelsestemperaturer. Se databladet og udfør nedsættelsesberegninger baseret på den maksimale faktiske installationsmiljøtemperatur. For eksempel ved en omgivelsestemperatur på 55°C kan det være nødvendigt at vælge en sikring med en mærkestrøm, der er 50 % eller mere højere end den normale driftsstrøm. Undgå at installere sikringer i lukkede højtemperaturrum eller i nærheden af ​​varmegenererende komponenter.

(5) Overspændingsstrømme og aldring

Hyppige startimpulser eller vedvarende lette overbelastninger kan fremskynde aldring af sikringer, hvilket får den til at rydde selv under normal driftsstrøm. Evaluer de aktuelle udsving i den faktiske drift.

4. Bestem brudkapaciteten (afbrydelsesvurdering)

Sikringens nominelle brydeevne skal være større end eller lig med den maksimale forventede fejlstrøm, der kan forekomme i det beskyttede kredsløb (typisk kortslutningsstrømmen ved installationspunktet). For de endelige kredsløb eller husholdningskredsløb kan det kræves, at brydekapaciteten er flere tusinde ampere (f.eks. 6 kA). For industrielle hovedfordelingstavler, der er placeret tæt på store transformere, kan brydekapaciteten være på ti eller endda hundredvis af kiloampere (f.eks. 50 kA, 100 kA eller højere). Valg af en sikring med utilstrækkelig brydeevne kan få sikringen til at gå i stykker eller ikke pålideligt slukke lysbuen, når en stor fejlstrøm afbrydes, hvilket fører til alvorlige ulykker.

Kritiske sikkerhedsadvarsler

Ingen udskiftninger:

Brug aldrig en sikring med en højere nominel strøm end specificeret, eller udskift en sikring med en ledning (kobber eller jern). Dette er en alvorlig brandfare.

Forsigtig med DC:

I DC-systemer skal du altid bruge sikringer, der er tydeligt mærket med en DC-klassificering og har tilstrækkelig spænding. AC-sikringer kan ikke sikkert afbryde DC-fejlstrømme.

Fare for utilstrækkelig brudkapacitet:

En sikring med utilstrækkelig brydeevne kan eksplodere, når en stor kortslutningsstrøm afbrydes, hvilket giver en lysbue og flyvende affald - ekstremt farligt.

Udskiftningsregel:

Når en sikring er gået ud, skal du altid identificere og eliminere årsagen til fejlen, og derefter udskifte den med en sikring af samme type og samme klassificering.

Valg af sikring er på ingen måde så simpelt som "bare vælg en større rating" - det kræver omfattende overvejelser om flere variabler såsom spænding, strøm, omgivelsestemperatur, startstrøm og kortslutningsenergi. Et forkert valg kan gøre beskyttelsesanordningen ineffektiv eller endda blive kilden til en ulykke. Galaxy Fuse tilbyder et komplet udvalg afsikringsprodukterfra 1A til 2000A, der dækker AC 250V/500V/690V og DC 150V/500V/1000V, inklusive gG/gL universalsikringer, aM motorbeskyttelsessikringer, hurtigvirkende halvlederbeskyttelsessikringer og PV/energilagring DC-specifikke sikringer. Vi leverer også komplette tids-strømkurver og understøttelse af I²t-udvælgelse. Vores tekniske team kan hjælpe dig med dybdegående udvælgelsestjenester, såsom deratingberegninger, verifikation af brudkapacitet og vurdering af ældning.
