Hvordan fungerer DC-kontaktorer og sikringer sammen?

I. Funktionel definition: En dobbeltlagsbeskyttelsesarkitektur med klart definerede roller

DC-kontaktor: En kontrollerbar Executive Switch

En DC-kontaktor er en elektromekanisk koblingsenhed, der forbinder og afbryder højeffekt DC-kredsløb under styresystemkommandoer. Dens kernefunktioner i en ladestation omfatter:

•Start/stop kontrol til opladning: Lukker for at etablere opladningsstien efter kommando fra BMS eller ladecontroller, og åbner for at afbryde ved afslutning.

•Nødisolering: Udfører kontrolleret strømafbrydelse ved modtagelse af kommandoer, når systemet registrerer unormale forhold såsom overtemperatur, overspænding eller isolationsfejl.

•Forudbetalingsstyring: Arbejder med en præ-opladningsmodstand for at begrænse startstrømmen, før hovedkredsløbet aktiveres, hvilket beskytter buskondensatorerne.

DC sikring: En passiv ultimativ beskyttelsesenhed

En sikring er et engangsbeskyttelseselement, der pålideligt afbryder fejlstrømme, før de forårsager irreversibel skade. De grundlæggende forskelle mellem hurtigvirkende sikringer af halvlederkvalitet, der bruges i DC-ladestationer, og almindelige industrisikringer er:

•Svar på mikrosekundniveau: Langt hurtigere end de titusinder af millisekunder, der kræves til kontaktorens mekaniske aktivering.

•Strømbegrænsende egenskab: Begrænser fejlstrømsenergien inden for modstå grænserne for downstream strømenheder (IGBT/SiC).

•DC lysbuedæmpningsevne: Pålidelig afbrydelse i 500V–1500V DC-systemer uden risiko for genantændelse.

•Positioneringsoversigt: Kontaktoren er den kontrollerede "sikkerhedsport"; lunten er den uundværlige "sidste forsvarslinje."

II. Den tekniske logik for koordineret matching

Ladestationsbeskyttelsesdesign er langt fra blot at installere to enheder i samme kabinet. Deres koordinationsforhold udgør den tekniske kernelogik i en lagdelt beskyttelsesarkitektur.

Typisk Power Circuit Topologi

Netindgang → AC/DC-modul → DC-bus → Sikring → Hovedkontaktor → Foropladningskontaktor + modstand → Køretøjsgrænseflade

Beskyttelseshierarki og responstiming

Typiske fejltilstande fra uoverensstemmende koordinering

Kernedesignkriterium: Sikringsgennemløbsværdien I²t skal være strengt mindre end kortslutningsmodstand I²t-værdien for den beskyttede kontaktor.

III. Fem vigtige tekniske parametre til matchning og udvælgelse

1. Nominel spænding: DC-specifik med rigelig margin

Da jævnstrøm ikke har noget naturligt nulkrydsningspunkt, er lysbueudryddelse langt vanskeligere end i AC-systemer. Derfor er valglogikken for DC-specifikke enheder fundamentalt forskellig fra AC-enheder.

Udvælgelsesprincip: Den nominelle spænding for både sikring og kontaktor skal være ≥ systemets maksimale DC-busspænding.

•800V ladeplatform → Anbefalet 1000V DC eller højere klassificering

•1500V energilagringssystem → Skal vælge 1500V DC eller højere klassificering

Teknisk advarsel: Forbyd strengt at erstatte AC-klassificerede produkter med DC-specifikke enheder. Manglende effektiv slukning af lysbuen under fejlafbrydelse kan føre til katastrofale konsekvenser.

2. Nominel strøm: Margen for kontaktorer, I²t-beregning for sikringer

DC kontaktor:

•Kontinuerlig strømværdi bør overstige ladestationens maksimale udgangsstrøm.

•Ingeniør erfaringsfaktor: Anbefalet valg på ca. 1,2×.

DC sikring:

•Valg må ikke udelukkende være baseret på mærkestrøm; I²t og brudkapacitet skal evalueres grundigt.

•Sikringssmeltende I²t skal være under modstandsdygtigheden I²t for det beskyttede halvledermodul (IGBT/SiC).

•Teknikerfaringsfaktor: Anbefalet valg på cirka 1,5×.

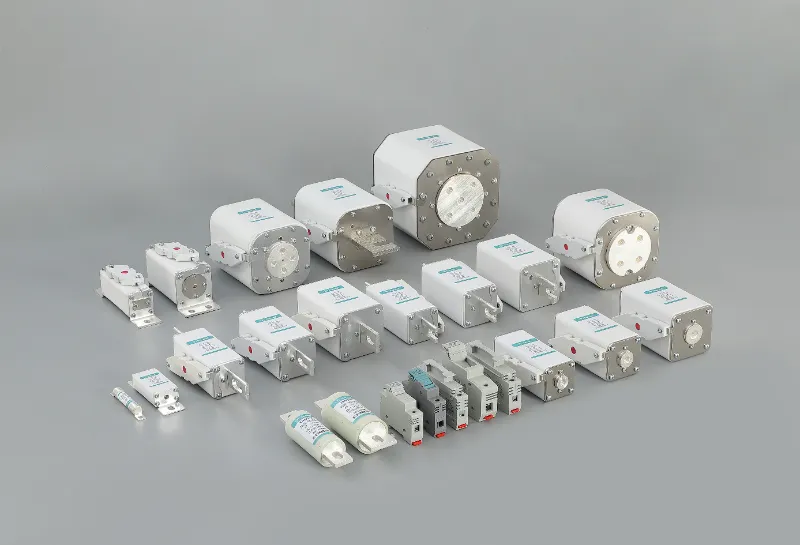

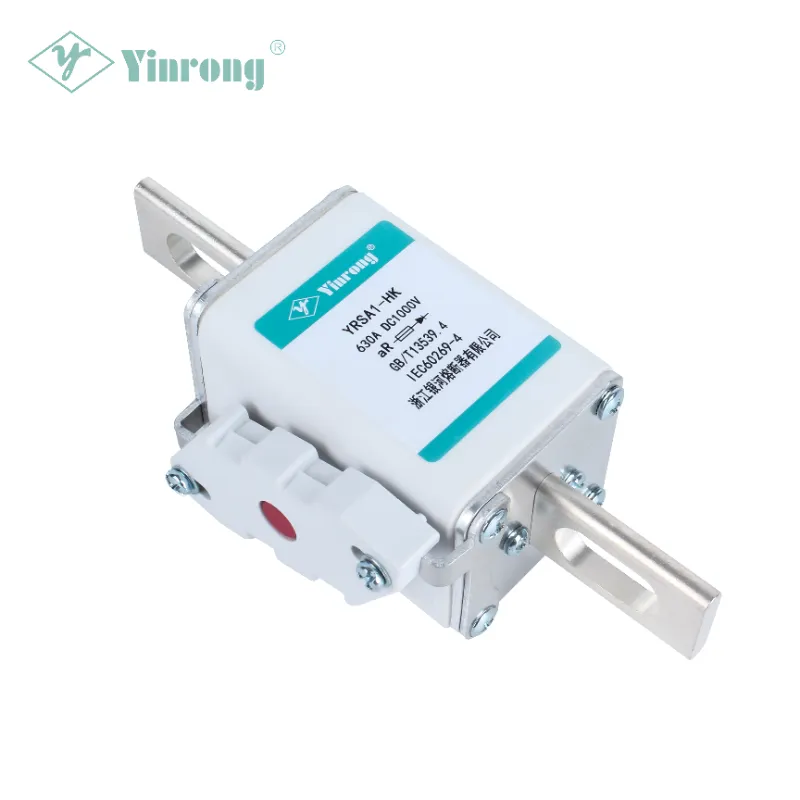

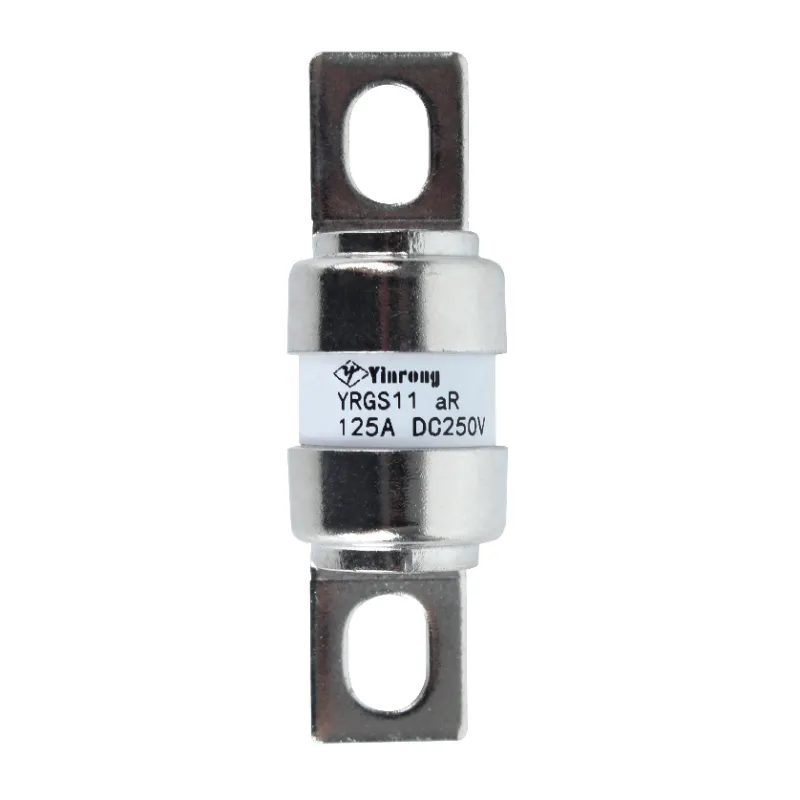

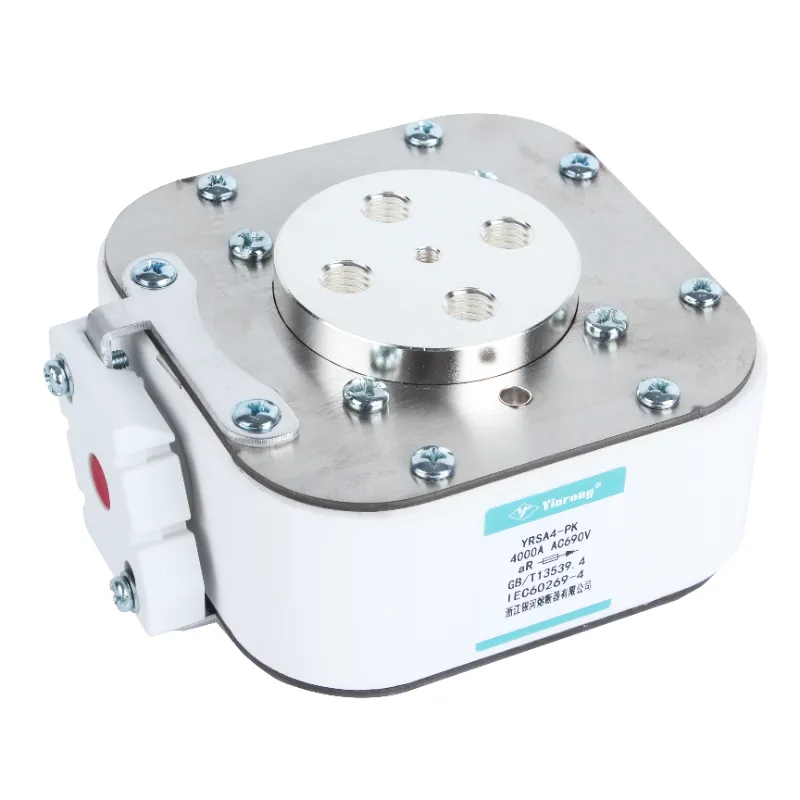

YRSA-serien fra Zhejiang Galaxy Fuse dækker nominelle spændinger fra 690V til 1500V og nominelle strømme fra 10A til 3000A, med sølvbelagte rent kobber eller rent sølv sikringselementer med variabelt tværsnit, anbragt i højstyrke aluminiumoxid keramiske rør, med høj-renhed, medium-sand kvarts.

3. I²t-koordination: Kerneparameteren for matchende design

I²t (ampere-kvadrat-sekunder) er den mest kritiske kvantitative indikator ved valg af sikring og kontaktortilpasning.

Udvælgelsesbegrænsningsforhold:

Galaxy Fuse's hurtigvirkende sikringsserie har lave I²t-værdier, stærk strømbegrænsende evne og høj brydekapacitet, hvilket gør dem velegnede til kortslutningsbeskyttelse af halvlederenheder og komplet udstyr.

4. Tid-aktuel selektiv koordinering

I en fler-niveau beskyttelsesarkitektur skal den beskyttelsesanordning, der er tættest på fejlpunktet, fungere først.

5. Omgivelsestemperatur og derating

Ladestationer er installeret på tværs af en lang række miljøer, med tekniske krav, der spænder fra -40°C lave temperaturer til +85°C høje temperaturer. Både sikringer og kontaktorer skal kapacitetsreduceres i henhold til den faktiske omgivende temperatur.

IV. Galaxy Fuse: Det professionelle valg til DC-ladestationsbeskyttelse

Grundlagt i 1980,Zhejiang Galaxy Fuse Co., Ltd. er en professionel sikringsvirksomhed, der integrerer F&U, test, fremstilling, salg og import/eksport. Som en nøglevirksomhed under det tidligere ministerium for maskinbygning og en førende producent af sikringer i Kina, dækker virksomhedens hovedprodukter fotovoltaiske DC-sikringer, nye energikøretøjssikringer og ladestationssikringer. Produkterne overholder IEC 60269, GB/T 13539.4 og andre internationale og indenlandske standarder og eksporteres til over 80 lande og regioner, herunder Europa, Amerika, Sydøstasien og Mellemøsten.

Anbefalet DC-beskyttelsesproduktserie til ladestationer

Galaxy Fuse's centrale tekniske fordele

•Internationale certificeringer i hele serien: Flere serier har bestået TÜV, UL, CE og CQC certificeringer. Ledelsessystemer dækker IATF 16949, ISO 9001, ISO 14001 og ISO 45001.

•Modne koordinationsløsninger: Omfattende erfaring med ingeniørkoordinering med almindelige DC-kontaktorer og modne valgløsninger.

•Fuldstændig teknisk datasupport: Giver målte I²t-kurver og afskæringsstrømkurver for at lette præcise koordinationsberegninger med kontaktorer.

•Dyb teknisk akkumulering: Besidder over 48 brugsmodel- og opfindelsespatenter til fremstilling af sikringsprodukter og blev anerkendt som en national højteknologisk virksomhed i 2017.

•Branchestandarddeltagelse: Produkterne overholder GB/T 13539.4, IEC 60269 og flere andre internationale og nationale standarder.

V. Konklusion

Tilpasningen af ​​kontaktorer og sikringer i DC-ladestationer kan teknisk opsummeres som: funktionel lagdeling, timingkoordinering og parametersammenlåsning.

•Sikringen udfører kortslutningsstrømafbrydelse på mikrosekundniveau for at sikre sikkerheden for IGBT/SiC og andre effekthalvledere.

•Kontaktoren er ansvarlig for kontrolleret koblingsstyring, udførelse af normale start/stop- og nødisolationskommandoer.

•De to tjener som gensidig backup-redundans og danner en dobbelt sikkerhedsbarriere.

Når de er korrekt matchet, udfører hver deres egne opgaver med lagdelt forsvar; når de ikke matcher, spænder konsekvenserne fra beskyttelsesfejl til udbrændt udstyr.

Med over 40 års dedikation til forskning og udvikling og fremstilling af højkvalitetssikringer, er Galaxy Fuse forpligtet til at levere sikre og pålidelige kredsløbsbeskyttelsesløsninger til DC-ladestationer.

For teknisk support til valg af sikringer til DC-ladestationsbeskyttelsessystemer eller koordinering med kontaktorer, venligstkontakt Galaxy Fuse tekniske team.
